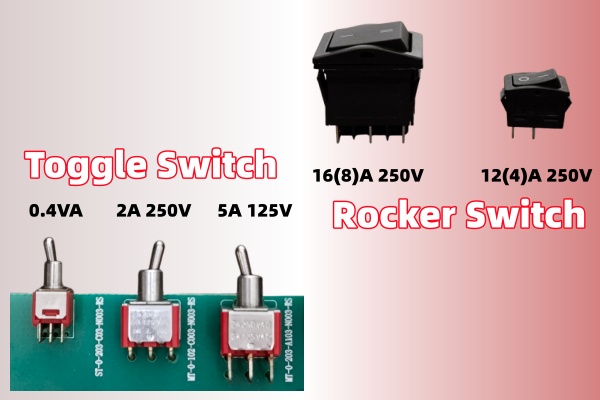

Il motivo principale è che maggiore è la corrente, maggiori sono i requisiti di spazio fisico per i conduttori, l'estinzione dell'arco, l'isolamento e le strutture interne all'interno dell'interruttore, quindi le dimensioni complessive e il volume dell'interruttore aumentano inevitabilmente.
I dettagli sono i seguenti:
1. I materiali conduttori devono essere sufficientemente spessi per evitare surriscaldamenti e bruciature
Quando la corrente scorre attraverso i componenti metallici di un interruttore a bilanciere ad alta corrente , verrà generato calore. Maggiore è la corrente, maggiore è la sezione trasversale dei conduttori in rame o argento necessaria per ridurre la resistenza. I conduttori spessi non possono essere installati in uno spazio ristretto. Se compattati con forza, i componenti verranno danneggiati dall'alta temperatura o addirittura prenderanno fuoco.
2. È necessario spazio sufficiente per l'estinzione dell'arco
Verranno generati archi elettrici ad alta temperatura quando si accende e si spegne la corrente elevata. Per allungare e raffreddare gli archi sono necessari uno spazio interno adeguato e piastre di estinzione dell'arco. Se la dimensione è troppo piccola, gli archi non possono essere estinti rapidamente, il che brucerà i contatti e causerà cortocircuiti.
3. È necessario riservare una distanza di isolamento di sicurezza sufficiente
I circuiti dotati di interruttori a bilanciere ad alta corrente funzionano solitamente con una tensione relativamente alta. Dopo che i contatti sono stati scollegati, l'isolamento elettrico e la distanza superficiale devono essere conformi agli standard di sicurezza obbligatori. Ridurre le dimensioni porterà ad una distanza insufficiente, che potrebbe causare dispersioni elettriche, guasti e archi elettrici.
4.La struttura meccanica deve essere rinforzata
Durante la commutazione di corrente elevata verrà prodotta una forte forza di impatto elettrico. I contatti, le molle e i meccanismi di funzionamento devono essere tutti ispessiti e rinforzati. Una struttura compatta non ha sufficiente resistenza ed è soggetta a deformazioni, inceppamenti e fratture.
Conclusione: Limitati da quattro fattori fisici tra cui la generazione di calore, l'arco elettrico, l'isolamento e la resistenza meccanica, gli interruttori ad alta corrente non possono essere realizzati di piccole dimensioni.
